工作原理

WLY型稳流电源是一种直流开关稳流电源, 电源经变压器输出,整流滤波后,以调节
脉宽占空比的方式调节输出电流的大小,解决了大功率晶体管管压降高,发热严重的问题,使
整机的结构紧凑,提高了可靠性.
使用方法
       PSL PSN端子接220VAC电源
WLY型手动张力控制器(稳流电源)的输出端子(OUT  COM)引线至磁粉制动器或磁
粉离合器的线圈端子(这俩根线不分正负) , 接通电源即可在0~3A 的范围内任意调节电源
的输出电流.
此型稳流电源还可由外部信号加以控制,  控制信号由PCB板上K2跳线加以选择,
外部信号可以是0-5V或0-20mA.

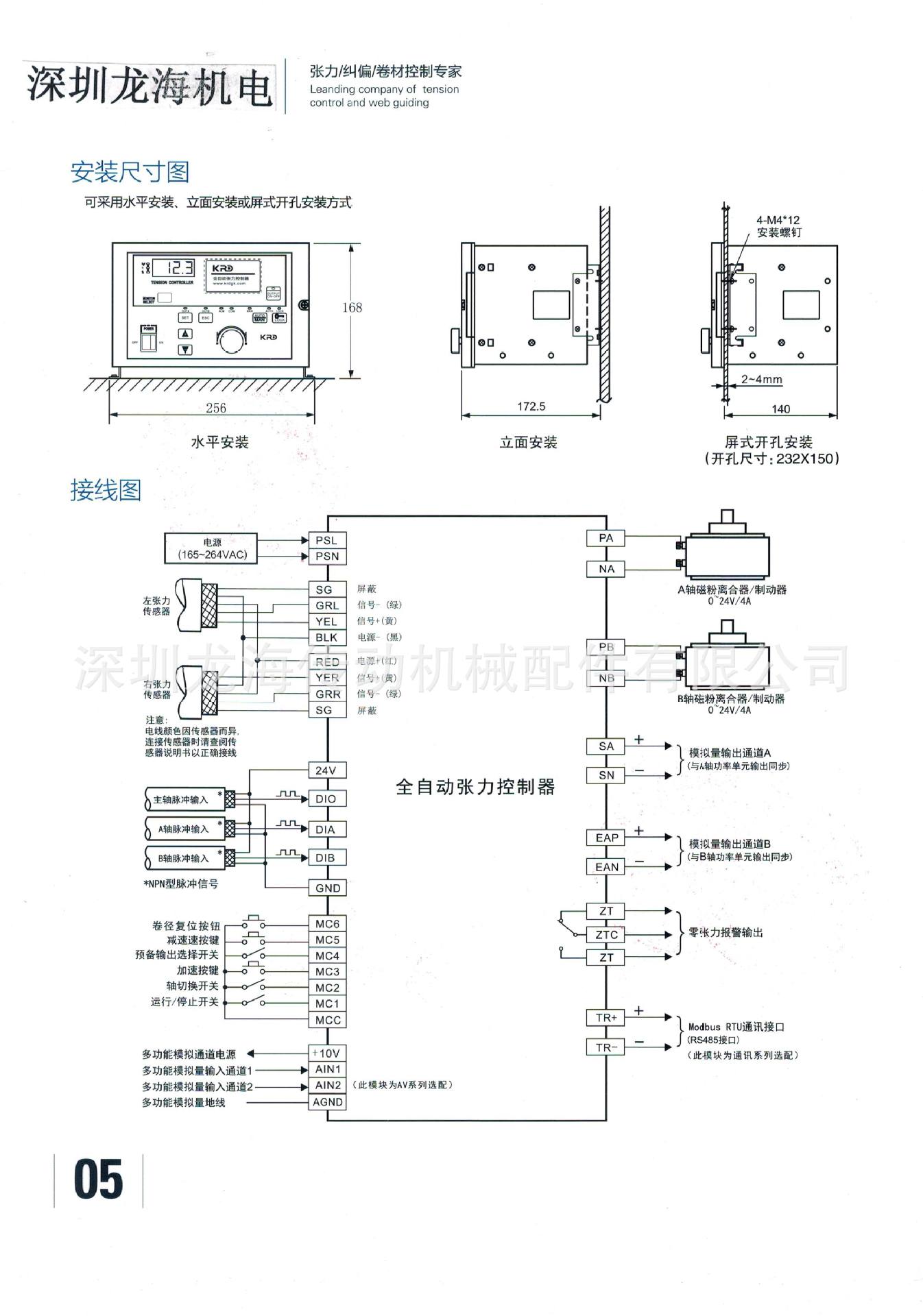

接线端子
接线排
序号名称类型技术参数说明
1  PSL输入 接220VAC电源
2  PSN输入 接220VAC电源
3 NC空 空
4 NC空
5  0-5V输入 外接控制信号,由K2跳线选择控制方式
6 0-20mA输入 外接控制信号,由K2跳线选择控制方式
7  COM COM  0-5V,0-20mA信号地,也接至磁粉离合器或磁粉制动器
8 OUT输出 接磁粉离合器或磁粉制动
应用范围
造       纸                       胶粘带生产                       纸加工                   电线电缆
印刷工业                       薄膜、胶片工业               纺织工业                   橡胶工业
金属箔加工                   纤维工业                     皮革工业                   光纤制
